Contador de rayos LST-87

Comparte esto

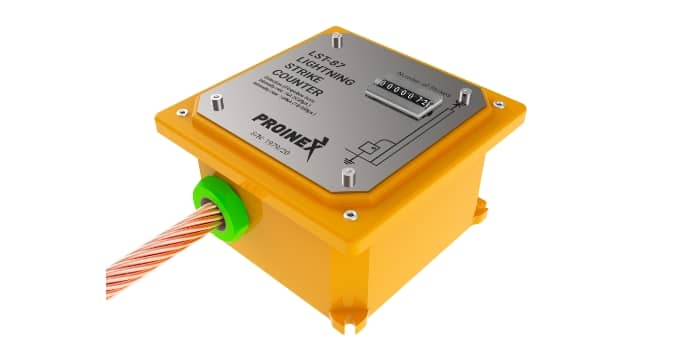

El contador de rayos es un dispositivo electromecánico cuya función es contar el número de veces que un rayo cae sobre un pararrayos.

El dispositivo de recuento está protegido por un blindaje metálico, cuya función principal es protegerlo de las inclemencias del tiempo.

"AHORA ES POSIBLE MEDIR LA CARGA DE TRABAJO DE UN PARARRAYOS"

El blindaje metálico lo protege del agua, el polvo, los rayos UV, etc. También le protege de las interferencias electromagnéticas al cumplir el principio de inducción electromagnética de Michael Faraday o comúnmente llamado "Ley de Faraday".

Dispone de un display donde se pueden ver los dígitos que indican el número de impactos computados, y de un conducto por el que se debe introducir la conexión a la toma de tierra del sistema de colectores.


Instalación del contador de rayos

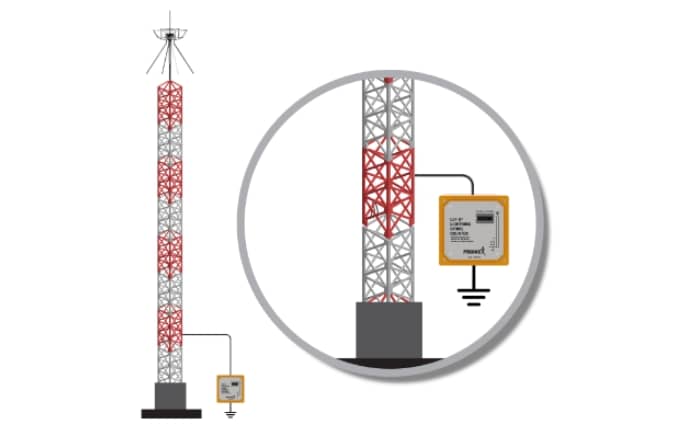

Instalación en serie

Desde la columna o el mástil de instalación del pararrayos, se realiza un cable de cobre enfundado de hasta un máximo de 1,4in² (preferiblemente desnudo, de 2in² de sección) a una altura de aproximadamente 3,3 pies desde el suelo.

Este ramal debe introducirse por el orificio pasante del armario metálico y conectarse directamente al sistema de puesta a tierra, ya sea al cuello de la jabalina o al sistema de puesta a tierra de la instalación.

¿Cómo funciona el contador de rayos?

El principio de funcionamiento del contador de rayos consiste en utilizar la corriente inducida por la descarga de la siguiente manera:

Cuando se produce una descarga de rayo, la corriente circula desde el punto de impacto (pararrayos) hasta el suelo, circulando por el cable de conexión y desviando una mínima parte de la corriente para que circule por el contador de rayos.

El contador de rayos es capaz de utilizar el campo electromagnético que genera el paso de esta corriente a través del cable de conexión, y esta señal se aplica a un circuito electrónico que controla el contador para aumentar su recuento en 1 unidad.

Es probable que, en lo que a primera vista parece un único evento de "impacto" de rayo, se produzcan varias descargas debido a que el frente de onda del rayo es extremadamente pronunciado.

La tecnología del contador de rayos sumada a la eficiencia de sus componentes, nos da la capacidad de contar varias descargas repentinas una tras otra sin tener que esperar a que se descargue la tensión residual que queda en sus componentes.

Su función es informar de la cantidad de impactos de rayos recibidos en la instalación para poder comprobar posteriormente el aislamiento de la instalación eléctrica, el estado de las protecciones de sobretensión, los sistemas de sensores, etc.

El principio de funcionamiento del contador de rayos consiste en utilizar la corriente inducida por la descarga de la siguiente manera:

Cuando se produce una descarga de rayo, la corriente circula desde el punto de impacto (pararrayos) hasta el suelo, circulando por el cable de conexión y desviando una mínima parte de la corriente para que circule por el contador de rayos.

Especificaciones

Contador de rayos LST-87

  • Longitud: 4.13 in
  • Anchura: 4.13 in
  • Altura: 2.39 in
  • Peso aproximado: 28.22 oz
  • Materiales del gabinete: Aluminio fundido, con frontal de acero inoxidable
  • Imin de funcionamiento: 300A
  • Onda de funcionamiento 10/350 μs
  • Número máximo de descargas a contabilizar: 9999 unidades

¿Es usted un instalador de protección contra el rayo?

Fabricación, distribución, suministro y entrega para instaladores y profesionales asociados.


Mantenimiento

No requiere mantenimiento

* Su electrónica es capaz de soportar las tensiones generadas por los rayos sin que se deterioren o rompan sus componentes.

Garantía

Está totalmente protegido por nuestra Garantía de satisfacción del 100%.


El contador de rayos LST-87 tiene 5 años de garantía.

Importante: Nuestra garantía cubre los defectos de fabricación en condiciones adecuadas de uso e instalación, de acuerdo con las instrucciones proporcionadas. La garantía no se aplica a los daños derivados de una instalación incorrecta, un uso indebido o alteraciones. Es importante seguir cuidadosamente nuestras guías de instalación para asegurar un rendimiento óptimo y la elegibilidad de la garantía de nuestros productos.
